钛法兰

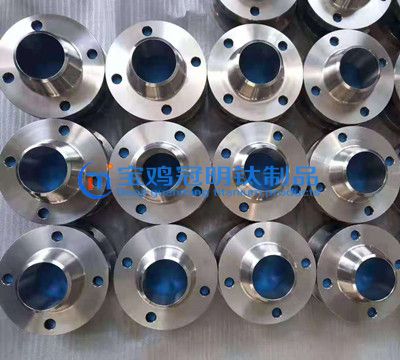

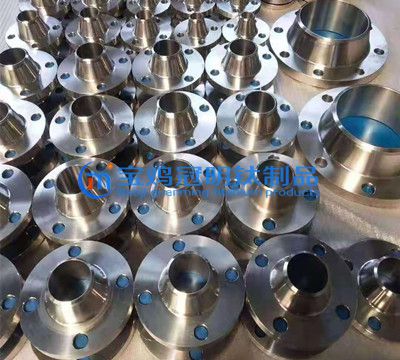

钛法兰是利用有色金属钛或钛合金制作的一种使管子与管子相互连接的零件,连接于管端。钛法兰上有孔眼,螺栓使两法兰紧连。法兰间用衬垫密封。法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。
它可由浇铸而成,也可由螺纹连接或焊接构成。法兰联接(flange,joint)由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使联接严密不漏。
分类: 带颈对焊法兰,带颈平焊法兰,板式平焊法兰,盲板法兰
标准: 美标,德标,日标,国标,英标等
日标1K,2K,5K,10K,16K,20K,30K,40K,63K ;
英标PN6,PN10,PN16,PN25,PN40
美标Class 75, Class 150, Class 300, Class 600, Class 900, Class 1500, Class 250
德标PN 6,PN 10,PN 16,PN 25,PN 40,PN 64,PN 100
表面处理:透明防锈油,防锈清漆,热镀锌,冷镀锌,3PE涂层,环氧涂层
钛法兰分类:
按连接部件:钛法兰联接是一种可拆联接。按所联接的部件可分为容器钛法兰及管钛法兰。
按结构形式:按结构型式分,有整体钛法兰、对焊钛法兰、活套钛法兰和螺纹钛法兰。
钛法兰牌号:TA0,TA1,TA2,TA3,TA4,TA5,TA6,TA7,TA9,TA10,TC1,TC2,TC3,TC4,TC6,TC11,Grade1 Grade2 Grade5 Grade7 Grade9 Grade12Ti6AL4V ELI,Ti6AL7Nb,Ti13Nb13Zr,Ti1533 。
钛法兰供货状态: R or M
钛法兰生产标准
国标 | GB/T9112-2000(GB9113·1-2000~GB9123·4-2000) |
美标 | ANSI B16.5 Class150、300、600、900、1500、2500(WN、SO、BL、TH、LJ、SW)ANSI B16.47,ANSI B16.48 |
德标 | DIN2573、2572、2631、2576、2632、2633、2543、2634、2545(PL、SO、WN、BL、TH) |
日标 | JIS 5K、10K、16K、20K(SOP、SOH、LJ、TR、WN、TH、SW、BL A型,B型,C型) |
化工部标准 | HG5010-52~HG5028-58、HGJ44-91~HGJ65-91、HG20592-97系列、HG20615-97系列、HG/T20592-2009 |
机械部标准 | JB81-59~JB86-59、JB/T79-94~JB/T86-94、JB/T74-1994 |
压力容器标准 | JB1157-82~JB1160-82、JB4700-2000~JB4707-2000 |
船标 | GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89 |
欧洲标准 | EN1092-1 |
